línea de soldadura del haz de 0.2-2m/Min VFD H para la asamblea/el electrón
1set
MOQ
Negotiable
Precio
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: weldsuccess
Certificación: CE
Número de modelo: ZHJ18
Alta luz:

2m/Min Beam Welding Line

,

Línea de soldadura del haz de VFD

,

soldador del haz electrónico 0.2m/Min

Pago y Envío Términos
Detalles de empaquetado: Embalaje marinero
Tiempo de entrega: 30days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 5 juegos/mes
Especificaciones
Nombre: línea de producción de soldadura de haz h
Certificación: CE
Tipo: Automático
Peso: Depender
Uso: Producción del haz de H
Uso: Soldadora, soldadura del haz de H
Descripción de producto

Línea de soldadura integral del haz de H para la asamblea, soldador del haz electrónico





Detalles rápidos



  • “La línea de soldadura del haz” automática, dos cabezas sumergió las líneas de la soldadura por arco para el haz de la viga de T/I.
  • 2sets del americano Lincon DC-1000, NA-3S VIO el sistema de soldadura para asegurar bueno soldando con autógena calidad;
  • Regulador del PLC de Japón Mitsubishi;
  • Tipo hidráulico dispositivo de la deformación del poste para enderezar el haz;
  • El haz se alimenta en la máquina y ambos lados del haz se sueldan con autógena simultáneamente.
  • Ahorre el espacio y economice taller; acorte el tiempo de producción y mejore la eficacia;
  • Economiza la inversión del equipo y del operador de la grúa;





2. Parámetros principales



Modelo ZHJ18
Altura conveniente milímetro de la web 200-1800
Grueso conveniente milímetro de la web 6-32
Anchura conveniente milímetro del reborde 200-800
Grueso conveniente milímetro del reborde 6-40
Enderezar el grueso milímetro 6-35
Altura milímetro del prendedero ≦8
Longitud milímetro del objeto 4000-15000
Velocidad de alimentación m/min 0.2-2 (VFD)
Transportador entrado m 3conveyorss, cada uno los 2.6m (uno accionado)
Transportador m de la salida el 11.5m, incluyendo transportador de la elevación
Kilovatio del poder de la máquina 18,1
Fuente de alimentación AC380V, 50HZ, 3P o específico
Arriba están nuestros modelos estándar y parámetros, y puede ser diseñado y ser fabricado a petición.

el *We se reserva la derecha de alterar especificaciones sin previo aviso.





3. Introducción



el puesto de trabajo de la combinación del H-haz se utiliza para el H-haz o montaje del T-haz, soldadura y el enderezarse. Centraliza a la asamblea, soldando con autógena y enderezando funciones en una máquina que ahorre el espacio y economiza taller. Reduzca los flujos de trabajo: acorte el tiempo de producción y mejore la eficacia. Economiza la inversión del equipo y del operador de la grúa.



  • Estas máquinas se diseñan específicamente para la fabricación de viga-haces soldados con autógena de “T” y del doble “T” con el reborde paralelo o convergente.
  • Permiten a la soldadura ser realizados en artículos con la web localizada verticalmente y sin ninguna necesidad de clavar con tachuelas.
  • El clavar con tachuelas será requerido solamente en el top para obtener el ángulo apropiado entre la web y el reborde.
  • Cuando se están fabricando los haces dobles de “T”, una vez que se ha soldado con autógena el primer reborde, el haz se mueve de un tirón encima y se retroactúa en la unidad de nuevo.
  • Esta máquina es capaz de soldar con autógena haces simétricos y dismétricos sin la necesidad de clavar con tachuelas;
  • Un dispositivo de la poste-deformación del reborde montado en la salida de la máquina permite a la máquina compensar cualquier deformación del reborde resultando del proceso de soldadura.
  • Este dispositivo es fácilmente ajustable manejar diversas dimensiones del reborde y una variedad de diversos gruesos deformables hasta un máximo de 40 milímetros en la anchura máxima.
  • La línea de soldadura se puede equipar de un PLC del control de Mitsubishi.





4. Fotos de la referencia

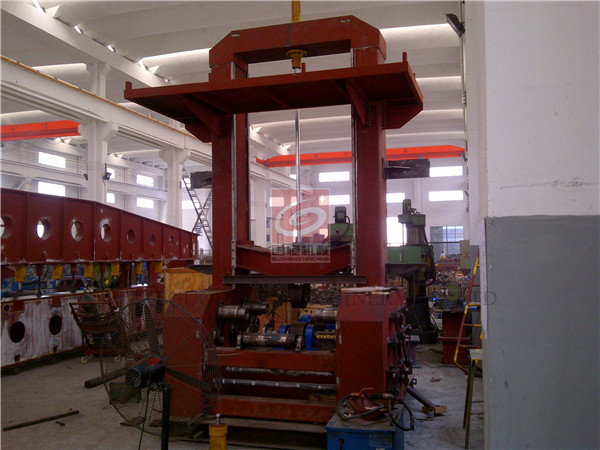

línea de soldadura del haz de 0.2-2m/Min VFD H para la asamblea/el electrón 0

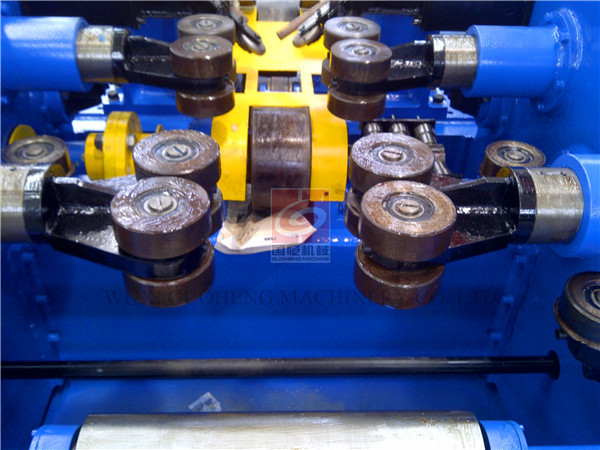

línea de soldadura del haz de 0.2-2m/Min VFD H para la asamblea/el electrón 1

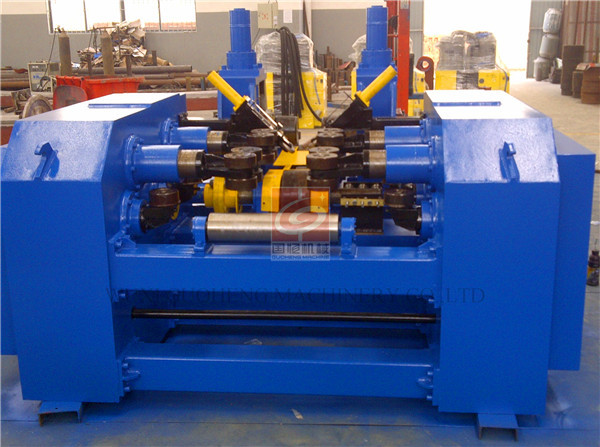

línea de soldadura del haz de 0.2-2m/Min VFD H para la asamblea/el electrón 2
