0.4rpm tabla rotatoria de soldadura convencional, SKF que lleva el posicionador del tubo para la soldadura
1set
MOQ
Negotiable
Precio
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: weldsuccess
Certificación: CE,ISO9000
Número de modelo: Serie de la HB
OEM: Aceptable
Alta luz:

0.4rpm que suelda con autógena la tabla rotatoria

,

Tabla rotatoria de soldadura convencional

,

SKF que lleva el posicionador del tubo para soldar con autógena

Pago y Envío Términos
Detalles de empaquetado: Unidad central desnuda en el envase y el elemento de control eléctrico llenos en caso de la madera c
Tiempo de entrega: 25-35 días
Condiciones de pago: TT/LC
Capacidad de la fuente: 20sets/month.
Términos de precio: MANDO (Shangai) o CIF (nombrado puerto)
Especificaciones
Ángulo de inclinación: 0°-120°
Max Load: 2000kg
Velocidad de rotación: 0,09--0.9rpm
Velocidad inclinable: 0.4rpm
Poder del motor de la rotación: 1.1kw
Excentricidad clasificada: 250m m
Poder inclinable del motor: 1.5kw
Centro clasificado de la gravedad: 300m m
Diámetro de la mesa de trabajo: ¢1200mm
Descripción de producto

Transporte automático de soldadura rotatorio convencional de la matanza de los posicionadores SKF





Detalles rápidos



  • Los posicionadores de soldadura rotatorios convencionales tienen usos universales en el manual y la soldadura automática de costuras circunferenciales y en la colocación exacta de objetos;
  • Situación libre, robusta toda la fabricación de acero;
  • Placa giratoria completamente trabajada a máquina de diversos tamaños con el centro de surcos y de T-ranuras;
  • Los elementos eléctricos principales son marcas de ABB/Siemens;
  • El colgante de la mano con la rotación de Forward&Reverse, UP&DOWN inclinables, y el potenciómetro de la velocidad son estándar;



1. introducción



Los posicionadores de soldadura convencionales se diseñan para las cargas máximas de 100KG a 2,000KG tienen usos universales en el manual y la soldadura automática de costuras circunferenciales y en la colocación exacta de objetos, y aplicado extensivamente en recipiente del reactor, metalurgia, poder, industria química, estructura del metal y otras las líneas.

También proporcionamos los posicionadores de soldadura específicos según sus requisitos especiales.



2. parámetros principales



Modelo

HB1

HB3

HB6

HB12

HB20

Kilogramos cargados máximos

100

300

600

1.200

2.000

Excentricidad clasificada milímetro

100

150

150

200

250

Centro de gravedad clasificado milímetro

150

200

250

250

300

Diámetro milímetro de la mesa de trabajo

Φ400

Φ600

Φ800

Φ1000

Φ1200

Ángulo inclinable

0°~120°

0°~120°

0°~120°

0°~120°

0°~120°

Velocidad de rotación RPM

0.1-1

0.1-1

0.1-1

0.1-1

0.09-0.9

Velocidad inclinable RPM

2

0,9

0,8

0,5

0,4

Kilovatio del poder del motor de la rotación

0,06

0,37

0,37

0,75

1,1

Kilovatio inclinable del poder del motor

0,18

0,37

0,55

1,1

1,5

Diámetro máximo de la rotación del objeto en el 90° milímetro

600

1000

1500

1570

1900

Conexión a tierra de los amperios A

1000

1000

1000

1000

1000

Longitud milímetro del marco principal

740

930

1200

1400

1700

Altura milímetro del marco principal

420

700

900

1000

1200

Anchura milímetro del marco principal

527

820

800

1000

1200

Fuente de alimentación

380V 50HZ 3P o específico

Arriba están nuestros modelos estándar y parámetros, y puede ser diseñado y ser fabricado a petición.



el *We se reserva la derecha de alterar especificaciones sin previo aviso.



3. características principales



Los modelos estándar de nuestros posicionadores de soldadura rotatorios convencionales tienen las características siguientes:

  • Situación libre, robusta toda la fabricación de acero;
  • Rotación variable de la tabla de la velocidad controlada por el inversor;
  • Motor con el freno;
  • Placa giratoria completamente trabajada a máquina de diversos tamaños con el centro de surcos y de T-ranuras;
  • Tratamiento de la voladura de arena a las partes de soldadura principales antes de la pintura;
  • Todas las piezas del movimiento tienen sistema lubricante;
  • Los elementos eléctricos principales son marcas de ABB/Siemens;
  • Colgante de la mano con la rotación de Forward&Reverse, UP&DOWN inclinable, y arestandard del potenciómetro de la velocidad;
  • Conexión a tierra incorporada eficiente;
  • Estirón de elevación en la base de la cama del rodillo;
  • Interruptor de pie (nota: para HB20, el pedal del pie es una opción.);
  • Color estándar:
  •



Características opcionales:



  • Mesa de trabajo cuadrada;
  • Brazos de extensión;
  • Accesorios del sistema extenso tales como tiradas del tres-mandíbula;
  • Interfaz para el control integral con el column&boom de soldadura;



4. gama de la fuente



  • Posicionador de soldadura (marco incluyendo de la máquina, mesa de trabajo, etc)          1set
  • Sistema de control eléctrico [1piece incluyendo del gabinete de control eléctrico, 1piece de la caja teledirigida y pedal con el cable los 6m cada (ningún pedal del pie para HB20)]                                                          1set
  • Documentos técnicos (con el libro, el certificado de la conformidad, la lista de embalaje, el etc manuales)                1set



5. dibujo de la referencia



0.4rpm tabla rotatoria de soldadura convencional, SKF que lleva el posicionador del tubo para la soldadura 0

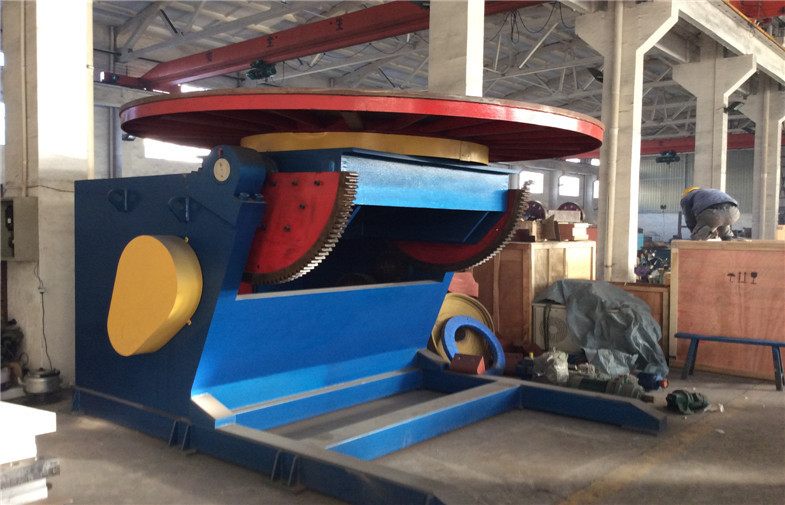

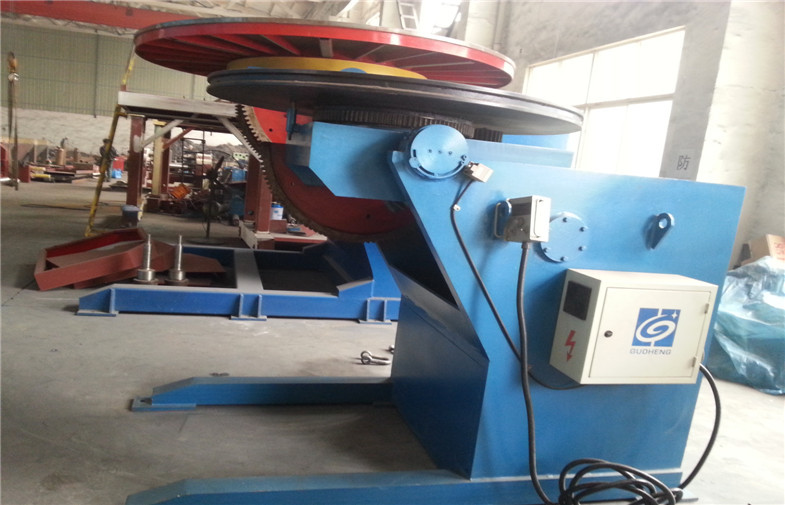

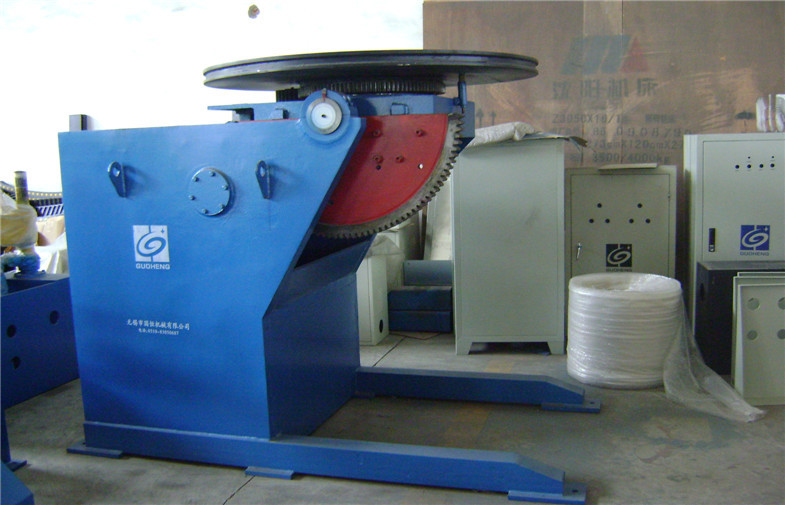

6. foto de la referencia



0.4rpm tabla rotatoria de soldadura convencional, SKF que lleva el posicionador del tubo para la soldadura 1



7. ventaja comparativa



  • ISO9000&CE certificó;
  • Equipo profesional y experimentado del ingeniero para asegurar el diseño avanzado sobre la estructura y eléctrico;
  • Experimentado y trabajados cualificados para cuidar para cada flujo de trabajo del material que corta, soldadura, moliendo al final
  •
  • asamblea y prueba para asegurar alta calidad de la máquina;
  • Profesional y experimentado después del equipo del servicio de venta para garantizar rápido y el satisfiedinstallation,
  •
  • el encargar o servicio;
  • Materiales óptimos y externalizaciones para asegurar el mejor funcionamiento;
  • Comisión y prueba antes de entrega;
  • Se anima la inspección de fábrica;
