Soldadora principal multi del panel del puente, equipo de soldadura del tubo del CO2 de la costilla de U
1set
MOQ
Negotiable
Precio
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: weldsuccess
Certificación: CE,ISO9000
Número de modelo: UH50
OEM: Aceptable
Alta luz:

Soldadora del panel del puente

,

Soldadora del panel de la costilla de U

,

Equipo de soldadura del tubo del CO2

Pago y Envío Términos
Detalles de empaquetado: Unidad central desnuda en el envase y el elemento de control eléctrico llenos en caso de la madera c
Tiempo de entrega: 25-35 días
Condiciones de pago: TT/LC
Capacidad de la fuente: 50sets/month.
Términos de precio: MANDO (Shangai) o CIF (nombrado puerto)
Especificaciones
Descripción de producto

Multi - soldadora principal del panel del puente, U Rib Welding Machine, pesando la soldadura automática de la estructura

Detalles rápidos

  • El equipo usado principalmente para la soldadura del escudo del gas del CO2 de la U-costilla de la placa de la puente-cara;
  • Hay el dispositivo del seguimiento mecánico en la parte frontal del brazo de soldadura;
  • El pórtico y el soldador son el control integrado, que los hace para ser operación mejor y más conveniente cooperada;
  • La conducción doble de los lados del motor variable de la frecuencia hace el ajuste de la velocidad de soldadura para ser más conveniente;


1. Introducción

Con cada vez más el desarrollo del proyecto grande del puente de la estructura de acero, la importancia en la fabricación automática de la U-costilla está creciendo día a día debido a la demanda grande y los altos requisitos sobre productividad y calidad de soldadura. Nuestra compañía proporciona los diversos equipos de fabricación de la cara del puente para las compañías públicas nacionales como Shangai ZMPC, el envío Co de Jiangnan y otros fabricantes de la estructura de acero del puente en China. Hemos ganado comentarios favorables de nuestros clientes.

2. Uso principal y gama conveniente


  • El equipo usado principalmente para la soldadura del escudo del gas del CO2 de la U-costilla de la placa de la puente-cara. El objeto será colocado en la mesa de trabajo de soldadura, los brazos de soldadura que equipan de la soldadora del CO2 pueden moverse en las direcciones verticales y horizontales en el haz del bastidor del pórtico, que hacen que las bocas de soldadura tienen como objetivo la costura de soldadura. Hay el dispositivo del seguimiento mecánico en la parte frontal del brazo de soldadura. El pórtico puede moverse adelante en el carril para la soldadura automática. El viajar del pórtico es la conducción doble con el control de velocidad de VFD, que mueve constante y asegura el funcionamiento de soldadura. La velocidad de soldadura es tipo del indicador digital, no sólo fácil pero también en funcionamiento visual.



  • Gama conveniente

Longitud conveniente del objeto: 15000m m;
Grueso máximo de la placa frontal:  30m m;
Grueso máximo de la placa de la U-costilla:  20m m;
 Distancia mínima de la soldadura entre la U-costilla colindante: 180m m;
Anchura conveniente de la U-costilla:   160-190m m;
Altura conveniente de la U-costilla:  285-340m m;
Centro mínimo para centrar el espaciamiento entre la U-costilla colindante: 510m m;

3. Especificaciones y parámetros principales


  • Palmo del carril: 5000m m;
  • Longitud del carril: 18000m m;
  • Velocidad de soldadura: 0.24-2.4m/min;
  • Velocidad de la vuelta: 3m/min;
  • Posición de soldadura: Soldadura del prendedero en la posición plana;
  • Método de soldadura: Soldadura del escudo del gas del CO2;
  • Poder de la máquina: 5kW (unidad central);
  • Presión de la fuente del gas: 0.4-0.6MPa;


4. Descripciones del detalle


  • El aspecto y la estructura para el aspecto, refieren por favor al dibujo. Se compone principalmente del pórtico, unidad del carro, dispositivo de trazado mecánico del soplete, sistema de control eléctrico y sistema del arsenal del tubo del CO2, pórtico superior, etc.
  •
  • El pórtico es el marco de la máquina, las otras piezas está instalado en el marco del pórtico. Las funciones del bastidor del pórtico están principalmente para apoyar las piezas relacionadas y tomando las piezas viajan con la velocidad de soldadura. La desventaja del bastidor del pórtico tiene haz que viaja dos. Dos sistemas de motores del freno del A.C. vía los reductores conducen el marco del pórtico que viaja en el carril. Dos pares de ruedas son magros contra el lado del carril y el avión superior y dos lados del carril están con trabajar a máquina, que guarda constantemente el viajar. En la plataforma superior, donde colocó la caja de distribuidor de soldadura de la fuente de energía y del poder, el barril del alambre, el etc.
  •
  • El carro está instalado en el carril de la plataforma superior del marco del pórtico. Las funciones están apoyando la cabeza soldadora, la unidad de la guía del arco, el brazo de soldadura, el etc, y también están ajustando la boca. El motor conduce el movimiento de soldadura del brazo hacia arriba y hacia abajo a través del reductor por el engranaje y el estante, y el carro mueve derecho e izquierdo por el manual. Según la distancia entre U-más tieso y la anchura del panel, ajuste la posición del brazo de soldadura, de modo que cumpla el requisito de soldadura.
  • La costura de soldadura que sigue el dispositivo adopta la manera acuciante neumática del seguimiento mecánico, prensa de cilindro neumática el rodillo de la pista del mecanismo y la hace magra en la costura de la soldadura firmemente, y adopta el carril linear para dirigir la dirección.
  •
  • El pórtico y el soldador son el control integrado, que los hace para ser operación mejor y más conveniente cooperada. El cable móvil del pórtico está conectado a través de cadena de la fricción.
  • La conducción doble de los lados del motor variable de la frecuencia hace el ajuste de la velocidad de soldadura para ser más conveniente. Esta máquina también tiene la capacidad de la velocidad libre rápida para volver
  •

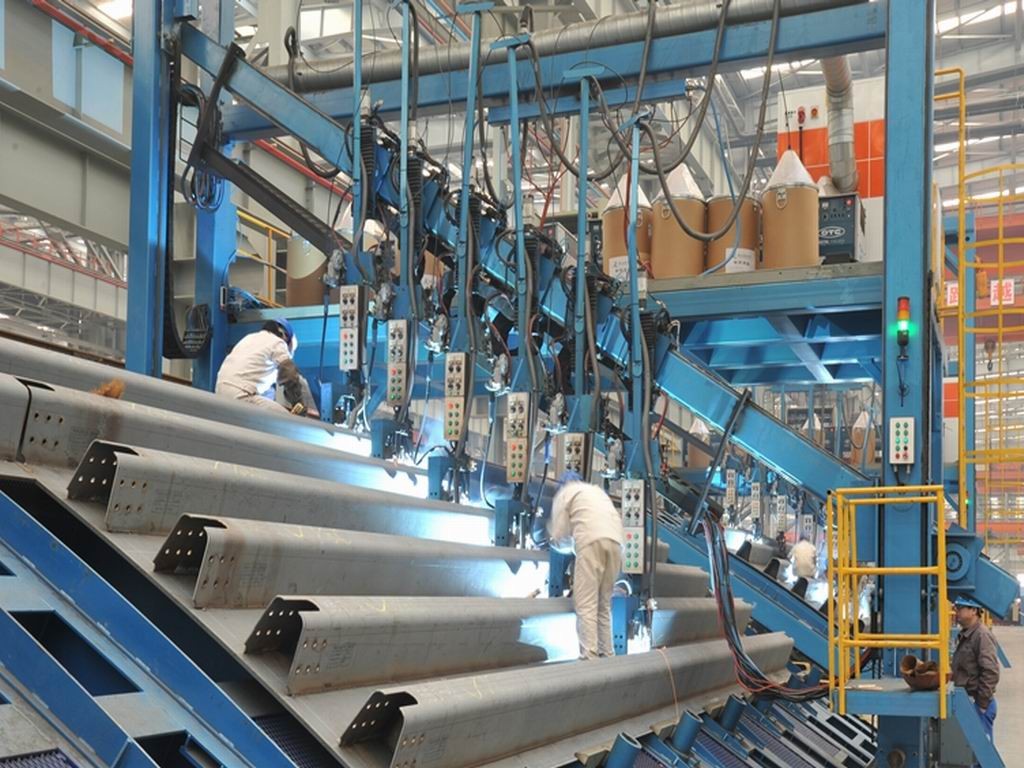

5. Fotos de la referencia

Soldadora principal multi del panel del puente, equipo de soldadura del tubo del CO2 de la costilla de U 0

Soldadora principal multi del panel del puente, equipo de soldadura del tubo del CO2 de la costilla de U 1

6. Ventaja comparativa


  • ISO9000&CE certificó;
  • Garantía internacional;
  • Entrega puntual;
  • Equipo profesional y experimentado del ingeniero para asegurar el diseño avanzado sobre la estructura y eléctrico;
  • Experimentado y trabajados cualificados para cuidar para cada flujo de trabajo del material que corta, soldando con autógena, moliendo a la asamblea final y probando para asegurar alta calidad de la máquina;
  • Profesional y experimentado después del equipo del servicio de venta para garantizar la instalación, encargar o servicio rápido y satisfecho;
  • Materiales óptimos y externalizaciones para asegurar el mejor funcionamiento;
  • Comisión y prueba antes de entrega;
  • Se anima la inspección de fábrica;
