Detalles rápidos
1. Introducción

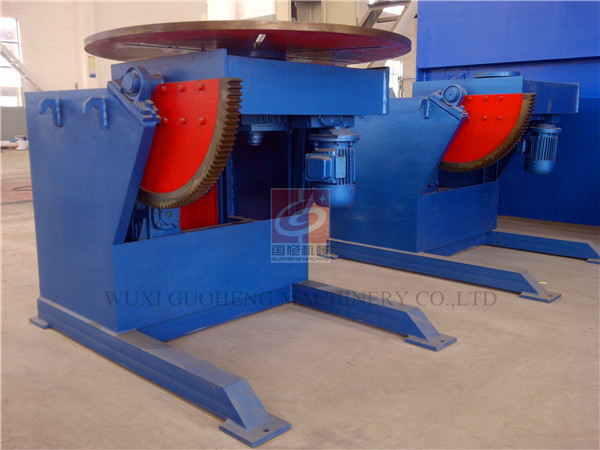

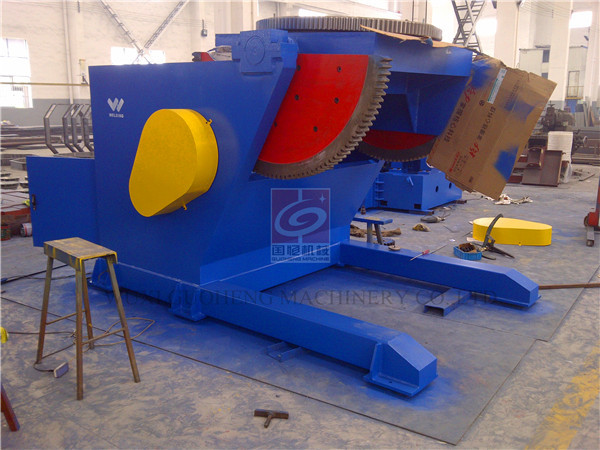

Los posicionadores de soldadura rotatorios convencionales se diseñan para las cargas máximas de 5,000KG a 20,000KG tienen usos universales en el manual y la soldadura automática de costuras circunferenciales y en la colocación exacta de objetos, y aplicado extensivamente en recipiente del reactor, metalurgia, poder, industria química, estructura del metal y otras las líneas.
También proporcionamos los posicionadores de soldadura rotatorios específicos según sus requisitos especiales.
2. Parámetros principales
Modelo | HB50 | HB100 | HB150 | HB200 |
Kilogramos cargados máximos | 5.000 | 10.000 | 15.000 | 20.000 |
Excentricidad clasificada milímetro | 250 | 200 | 200 | 200 |
Centro de gravedad clasificado milímetro | 400 | 630 | 630 | 630 |
Diámetro milímetro de la mesa de trabajo | Φ1600 | Φ2000 | Φ2200 | Φ2500 |
Ángulo inclinable | 0°~120° | 0°~120° | 0°~120° | 0°~120° |
Velocidad de rotación RPM | 0.07-0.7 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 |
Velocidad inclinable RPM | 0,15 | 0,14 | 0,14 | 0,14 |
Kilovatio del poder del motor de la rotación | 2,2 | 3 | 4 | 5,5 |
Kilovatio inclinable del poder del motor | 3 | 4 | 5,5 | 7,5 |
Diámetro máximo de la rotación del objeto en el 90° milímetro | 2750 | 3100 | 3400 | 3400 |
Conexión a tierra de los amperios A | 1000 | 1000 | 1000 | 1000 |
Longitud milímetro del marco principal | 2400 | 2900 | 3500 | 3500 |
Altura milímetro del marco principal | 1676 | 1920 | 2180 | 2190 |
Anchura milímetro del marco principal | 1790 | 2195 | 2282 | 2500 |
Fuente de alimentación | 380V 50HZ 3P o específico | |||
Arriba están nuestros modelos estándar y parámetros, y puede ser diseñado y ser fabricado a petición. |
el *We se reserva la derecha de alterar especificaciones sin previo aviso.
3. Características principales
Los modelos estándar de nuestros posicionadores de soldadura rotatorios convencionales tienen las características siguientes:
Características opcionales:
4. Gama de la fuente
5. Dibujo de la referencia
