Posicionadores de soldadura rotatorios inclinables automáticos 5000KG - 20000KG
Detalles rápidos
1. Introducción
Los posicionadores de soldadura rotatorios convencionales se diseñan para las cargas máximas de 5,000KG a 20,000KG tienen usos universales en el manual y la soldadura automática de costuras circunferenciales y en la colocación exacta de objetos, y aplicado extensivamente en recipiente del reactor, metalurgia, poder, industria química, estructura del metal y otras las líneas.
También proporcionamos los posicionadores de soldadura rotatorios específicos según sus requisitos especiales.
2. Parámetros principales
Modelo |
HB50 |
HB100 |
HB150 |
HB200 |
Kilogramos cargados máximos |
5.000 |
10.000 |
15.000 |
20.000 |
Excentricidad clasificada milímetro |
250 |
200 |
200 |
200 |
Centro de gravedad clasificado milímetro |
400 |
630 |
630 |
630 |
Diámetro milímetro de la mesa de trabajo |
Φ1600 |
Φ2000 |
Φ2200 |
Φ2500 |
Ángulo inclinable |
0°~120° |
0°~120° |
0°~120° |
0°~120° |
Velocidad de rotación RPM |
0.07-0.7 |
0.06-0.6 |
0.05-0.5 |
0.05-0.5 |
Velocidad inclinable RPM |
0,15 |
0,14 |
0,14 |
0,14 |
Kilovatio del poder del motor de la rotación |
2,2 |
3 |
4 |
5,5 |
Kilovatio inclinable del poder del motor |
3 |
4 |
5,5 |
7,5 |
Diámetro máximo de la rotación del objeto en el 90° milímetro |
2750 |
3100 |
3400 |
3400 |
Conexión a tierra de los amperios A |
1000 |
1000 |
1000 |
1000 |
Longitud milímetro del marco principal |
2400 |
2900 |
3500 |
3500 |
Altura milímetro del marco principal |
1676 |
1920 |
2180 |
2190 |
Anchura milímetro del marco principal |
1790 |
2195 |
2282 |
2500 |
Fuente de alimentación |
380V 50HZ 3P o específico |
|||
Arriba están nuestros modelos estándar y parámetros, y puede ser diseñado y ser fabricado a petición. |
el *We se reserva la derecha de alterar especificaciones sin previo aviso.
3. Características principales
Los modelos estándar de nuestros posicionadores de soldadura rotatorios convencionales tienen las características siguientes:
Características opcionales:
4. Gama de la fuente
5. Dibujo de la referencia

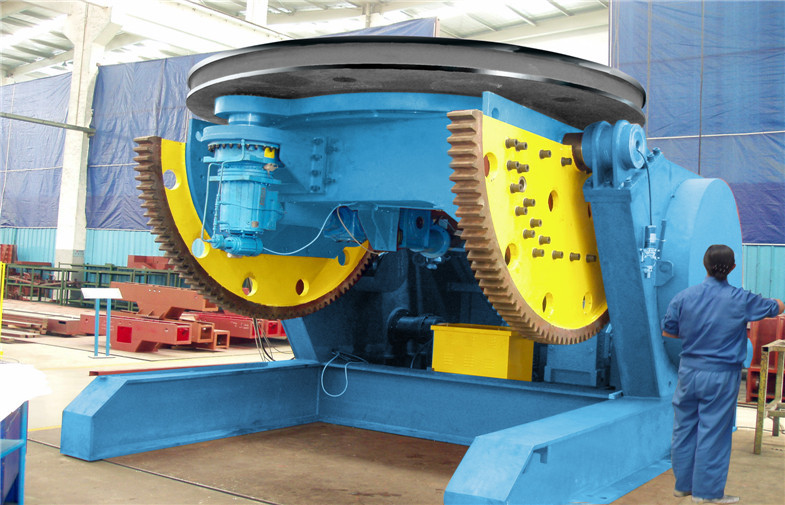

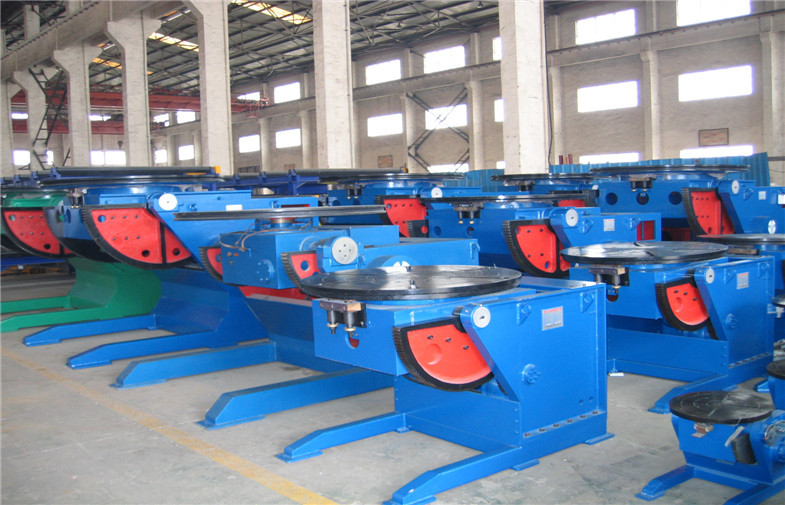

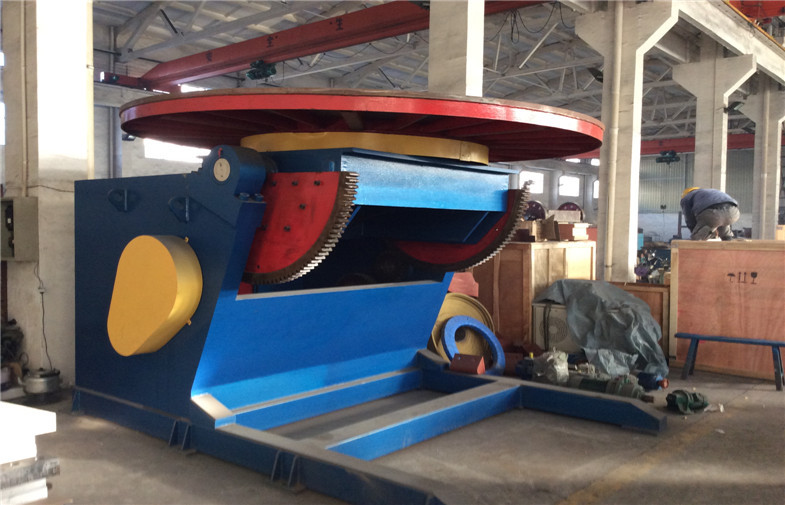

6. Foto de la referencia
7. Ventaja comparativa
