Columna y manipulante industrial del auge, manipulante de soldadura del tubo 120KG
1set
MOQ
Negotiable
Precio
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: weldsuccess
Certificación: CE, ISO9000
Número de modelo: Serie de LHZ
OEM: Aceptable
Alta luz:

Manipulante industrial 120KG

,

Manipulante industrial del tubo

,

manipulante de soldadura del tubo

Pago y Envío Términos
Detalles de empaquetado: Unidad central desnuda en el envase y el elemento de control eléctrico llenos en caso de la madera c
Tiempo de entrega: 30days
Condiciones de pago: TT/LC
Capacidad de la fuente: 10sets/month
Términos de precio: MANDO (Shangai) o CIF (nombrado puerto)
Especificaciones
Descripción de producto

Columna y manipulante manual del auge



Detalles rápidos



  • Tipo para trabajos de tipo medio con la carga del extremo del auge hasta 120KG;
  • Allí tipo tres de estructuras: fijo, fijo con la rotación, y el mueble con la rotación;
  • Movimiento cruzado motorizado del ajuste fino del resbalador 100*100m m al arma de soldadura;
  • rotación de la columna del grado de ±180° con el manual que se cierra en cualquier posición;
  • Los manipulantes de la columna y del auge pueden realizar la soldadura automática incorporada con los sistemas de la soldadura de la SIERRA, del mag y de TIG;
  • Aplicado extensivamente en recipiente del reactor, metalurgia, poder, industria química, torre del viento, sistema de tubería y otros líneas



1. Introducción



Que suelda con autógena el column&Boom los manipulantes de Guoheng representa hacia fuera no sólo para la innovación en diseño y la calidad de la fabricación, pero también confiabilidad y robustez. Puede realizar la soldadura automática incorporada con los sistemas de la soldadura de la SIERRA, del mag y de TIG, y aplicado extensivamente en recipiente del reactor, metalurgia, poder, industria química, torre del viento, sistema de tubería y otros las líneas.

Según capacidad de carga del extremo del auge, se divide en de poca potencia (LHQ), para trabajos de tipo medio (LHZ), resistente (LHW) y ultra resistente (HCJ).

Abajo están los parámetros principales de nuestro manipulante de soldadura para trabajos de tipo medio del column&boom. También proporcionamos los manipulantes de soldadura específicos del column&boom según sus requisitos especiales.



2. Parámetros principales



Modelo

LHZ4*4

LHZ5*5

Movimiento milímetro de la columna

4000

5000

Movimiento milímetro del auge

4000

5000

Velocidad mm/min de la elevación del auge

1000

Velocidad de viaje del auge mm/min

120-1200 (VFD)

Carga máxima kilogramo del extremo del auge

120

Transmisión del viaje del auge

Pares del engranaje y del estante

Transmisión de la elevación del auge

Pares de la cadena y del piñón

Unidad motorizada milímetro del resbalador

Arriba y abajo de gama

100

Gama izquierda y derecha

100

Distancia mínima entre el auge bajar la superficie y la superficie del carril

1110 (mudanza y rotación)

950 (inmóvil y rotación)

Rotación de la columna

Ángulo

±180°

Velocidad

0.36rpm o por el manual

Velocidad de viaje de la boogie mm/min

1700

Palmo interno milímetro del carril de la boogie

1730

Fuente de alimentación

380V 50HZ 3P o específico

Arriba están nuestros modelos estándar y parámetros, y puede ser diseñado y ser fabricado a petición.

el *We se reserva la derecha de alterar especificaciones sin previo aviso.



3. Características principales



Los modelos estándar de nuestros manipulantes de soldadura del column&boom tienen las características siguientes:

  • Robusto toda la fabricación de acero;
  • rotación de la columna del grado de ±180° con el manual que se cierra en cualquier posición;
  • Auge variable de la velocidad controlado por el inversor;
  • Elevación del auge a través de la impulsión adaptada de estante y del piñón del motor con el freno;
  • Elevación e impulsión transversal montadas en la silla de montar que prevé el mantenimiento y el mantenimiento de fácil acceso;
  • Las máquinas contradicen completamente equilibrado por el peso interno de la columna, conectado con la silla de montar por la cadena resistente;
  • el dispositivo de la Anti-caída ofrece la característica de la seguridad;
  • Rodillos anchos adicionales y slideways únicos asegurar atravesar mínimo de la desviación;
  • Las maneras trabajadas a máquina innovadoras del “rectángulo” a la columna se aseguran de que la silla de montar del auge se mueve suavemente sin la vibración. Esto reduce desgaste.
  • Unidad cruzada motorizada del resbalador para facilitar el ajuste de la cabeza soldadora;
  • Hay escalera segura detrás de la columna para el mantenimiento del equipo;
  • Interruptor de límite para el viaje y la elevación del auge;
  • Tratamiento de la voladura de arena a las partes de soldadura principales antes de la pintura;
  • Todas las piezas del movimiento tienen sistema lubricante;
  • Los elementos eléctricos principales son marcas de ABB/Siemens;
  • Colgante de la mano;
  • Estirón de elevación encima de la columna;
  • Color estándar:



Características opcionales:



  • Sistema de soldadura: Americano Lincoln DC-1000, NA-3S o marca china o a petición;
  • Fúndase el sistema de la alimentación y de la recuperación;
  • Interfaz para el control integral con las camas de soldadura del rodillo o los posicionadores de soldadura para formar el centro de la soldadura automática;



4. Gama de la fuente



  • Manipulante de soldadura del column&boom                                     1set
  • Sistema de control eléctrico (1piece incluyendo del gabinete de control eléctrico, 1piece de la caja teledirigida con el cable los 12m)                                  1set
  • Documentos técnicos (con el libro, el certificado de la conformidad, la lista de embalaje, el etc manuales)                                                                         1set

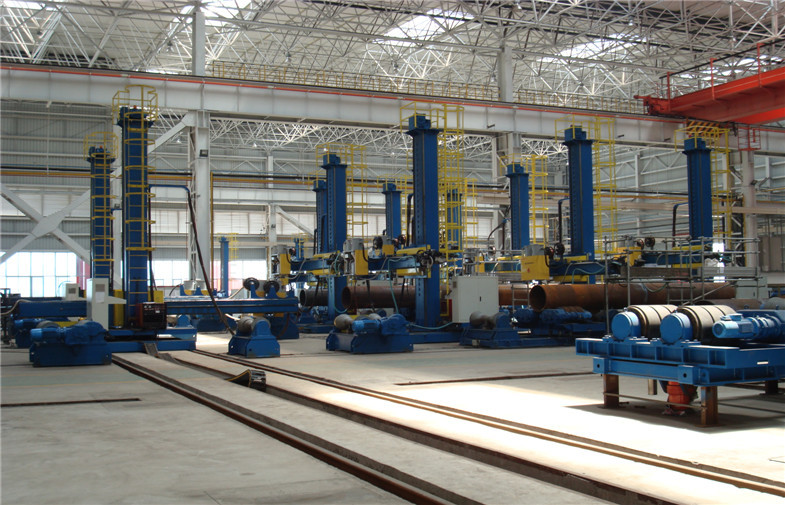

5. Dibujo de la referencia



Columna y manipulante industrial del auge, manipulante de soldadura del tubo 120KG 0

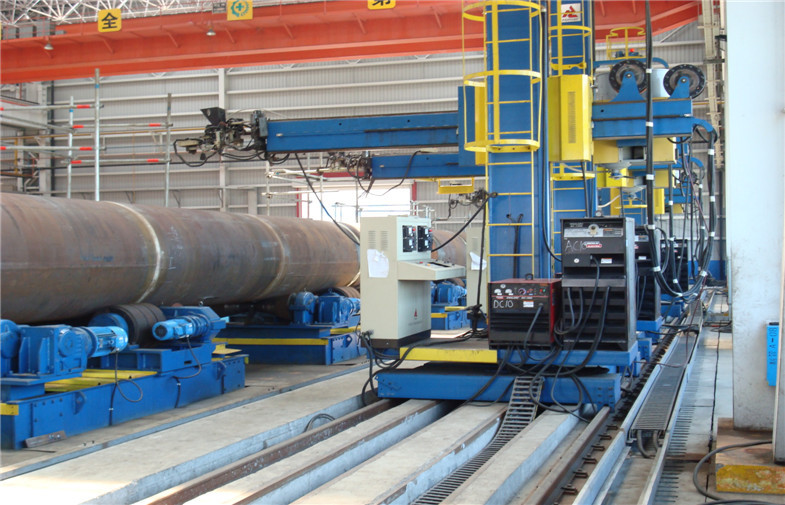

6. Foto de la referencia



Columna y manipulante industrial del auge, manipulante de soldadura del tubo 120KG 1



7. Ventaja comparativa



  • ISO9000&CE certificó;
  • Equipo profesional y experimentado del ingeniero para asegurar el diseño avanzado sobre la estructura y eléctrico;
  • Experimentado y trabajados cualificados para cuidar para cada flujo de trabajo del material que corta, soldando con autógena, moliendo a la asamblea final y probando para asegurar alta calidad de la máquina;
  • Profesional y experimentado después del equipo del servicio de venta para garantizar la instalación, encargar o servicio rápido y satisfecho;
  • Materiales óptimos y externalizaciones para asegurar el mejor funcionamiento;
  • Comisión y prueba antes de entrega;
  • Se anima la inspección de fábrica;
